TEMPVISION 1100型便攜式溫度場測量裝置（以下簡稱溫度場測量裝置）用以移動地對高溫火焰區域進行非接觸式的溫度測量，它可以實時探測并展示燃燒實況影像、溫度場分布圖像和數據。

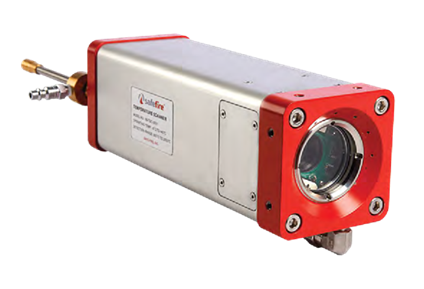

溫度場測量裝置主要由便攜式溫度場探頭（以下簡稱探頭）、移動電源、移動三角支架、專用RODIN Q 軟件以及工業級筆記本電腦組成。

原理說明：

溫度場測量裝置是可見光和近紅外雙色光譜設備，處理的光譜范圍為 500-1000nm。雙色光譜測溫技術是通過對某種物質兩種不同顏色的相對亮度的測量來確定該物質的溫度。

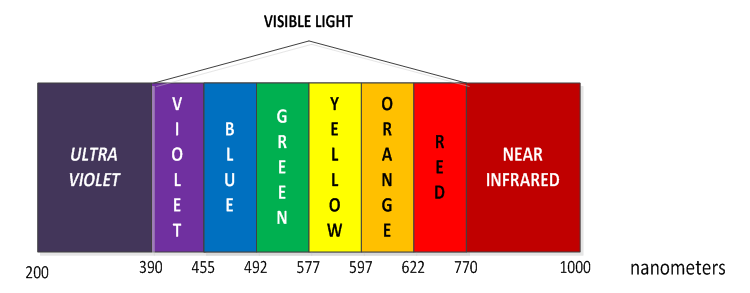

上圖顯示了光的不同波長相對應的可見光以及紫外和近紅外光的顏色。對于我們要測量的燃煤煙氣溫度范圍，主要是紅色和近紅外線區域的數據。所以我們將比較紅色和近紅外線光波范圍的數據來確定火焰煙氣溫度。

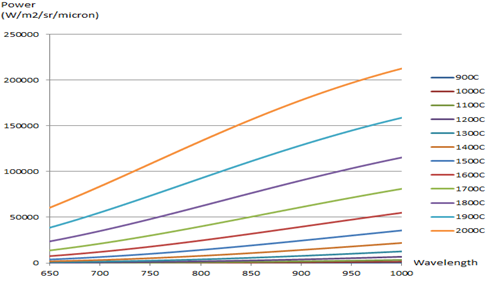

上圖為900℃至2000 ℃范圍內（每間隔100 ℃ ）的顏色亮度曲線?？梢钥吹讲煌ㄩL有不同的亮度能量，而且隨著溫度的變化光的能量也發生不同。

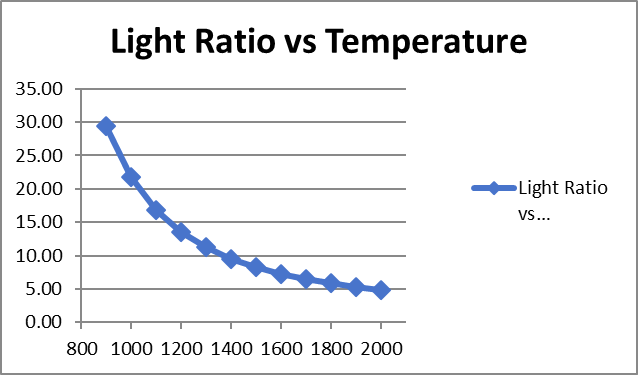

上圖為800 ℃至2000 ℃溫度范圍內的光比曲線。光比是從兩種光譜探頭（紅色和近紅外光譜探頭）檢測到的光得出，該圖可用于將光比換算成溫度。我們校驗兩個溫度傳感器的時候，每個像素對應一個溫度圖，綜合這些眾多的每個像素的溫度圖構成溫度圖像，我們從而得到燃煤煙氣溫度圖像。

精度說明：

Safe-fire溫度場測量裝置經過實驗室的 M390 黑體輻射源校驗之后，精度達到 99%，測量誤差< 1%。溫度場測量裝置可以在監測溫度場的同時，自動補償由于目標區域高溫?zé)煔馑鸬陌l(fā)射率波動，這種補償對于精確測量煤粉鍋爐內部溫度至關重要。

運行溫度說明：

溫度場測量裝置的探頭能在45℃環境溫度下始終保持正常工作，圖像光纖的額定工作溫度250℃。當圖像光纖通過火檢孔進入高溫度區工作時，裝置設計有冷卻風入口，可接入儀用壓縮氣進行冷卻降溫，保證了設備在接近燃燒器區域時仍能保持長期穩定測量，且不降低任何功能性能。

主機和軟件說明：

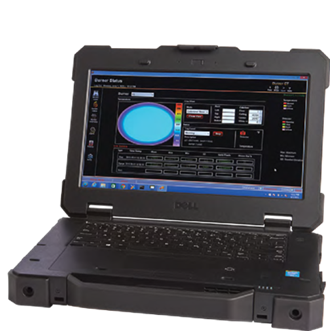

溫度場測量裝置配有工業級超級筆記本電腦作為主機系統，以對探頭采集到的信號進行顯示和處理，并保存測量數據。超級本具有防塵抗震防摔的保護設計，適合在鍋爐平臺燃燒器邊這類震動粉塵的惡劣環境下使用，另外超級本自帶電池有65小時的超長續航時間，完全滿足一臺爐的測量時間上的需要。

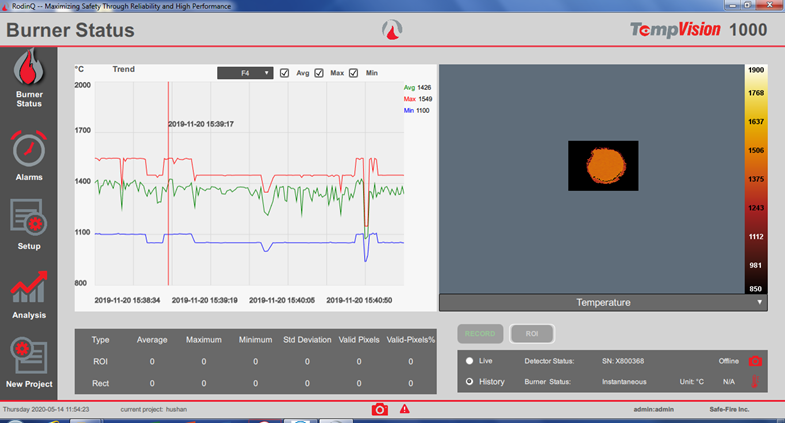

RODIN軟件是溫度場測量裝置的專用的溫度場監視軟件，其人機界面圖像刷新率達到每秒1次，保證了實時測量的快速性。軟件應界面友好，不僅可以實時顯示燃燒的實際影像，還可以顯示火焰的溫度場圖像和數據，用戶對被測區域進行局部選擇，軟件系統還可以將選擇區域內的最高、最低和平均溫度值顯示在界面上（圖像界面見下圖所示）。

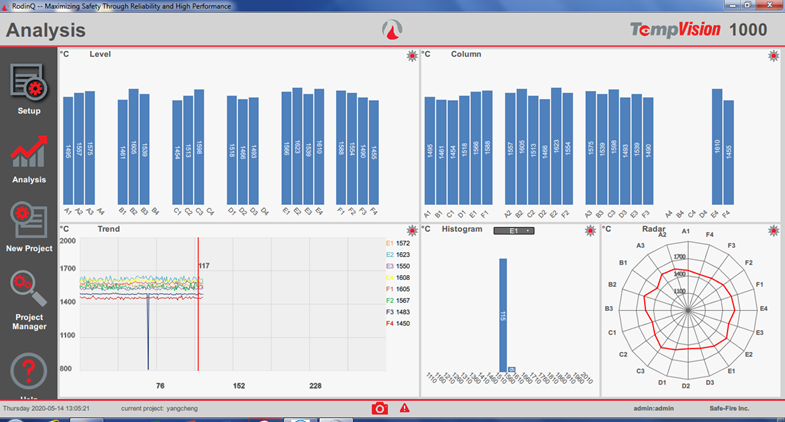

RODIN軟件除了常規的歷史記錄和實時報警功能外，用戶還可以通過軟件對測量數據進行圖形化匯總整理，如繪制雷達圖、曲線及棒狀圖、方差圖，從而可以分析變化趨勢，觀察燃燒的穩定性和均勻性，判斷哪里存在偏燒、結焦風險（圖形分析界面如下圖所示）。

技術支持說明

Safe-Fire集團在中國設有專業的工程公司和服務團隊，為亞洲區域的電廠和合作伙伴提供專業的技術支持。Safe-Fire經驗豐富的技術團隊為客戶定制最合時宜、最經濟可靠的解決方案。從設計階段，到現場測試和安裝，直至長期的售后和技改服務，Safe-Fire所做的一切都致力于讓客戶完全滿意。

針對此投標項目，Safe-Fire經驗豐富的技術團隊將為買方人員提供溫度場測量裝置的現場測量指導，并會對買方的技術人員進行相關的技術培訓，培訓包括設備的使用、日常維護和保養等；
