產品概述

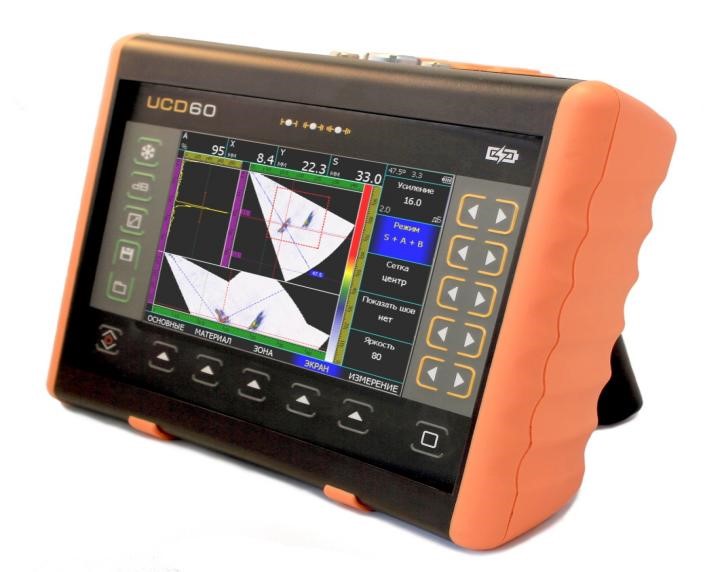

UCD60PA相控陣首次將實時全聚焦技術（TFM）與合成孔徑技術（SAFT）有機結合，通過全矩陣捕獲（FMC）進行數據采集、全聚焦數據的處理后，再進行SAFT進行信號處理疊加，使其檢測結果靈敏度更高，缺陷顯示更加明顯。SAFT技術是提高信噪比有效的方法。該合成孔徑技術方法突破了傳統成像系統方位分辨率的概念，實現了小孔徑的基元換能器在較低的工作頻率下對遠處目標進行高分辨率檢測的能力，即：以小孔徑系統達到大孔徑系統的分辨率。

檢測應用

● 各類金屬焊縫缺陷檢測

● 金屬薄壁管缺陷檢測

● 金屬結構件缺陷檢測

● PE管熱熔、電熔焊縫檢測

● 奧氏體不銹鋼焊縫檢測

● 小徑管焊縫檢測

產品功能特點

● 操作簡單

檢測不同厚度工件，不需要設置聚焦法則，即可得到高分辨率掃描圖像，聲程所達自動聚焦，僅通過調節增益和聲程完成操作，即使長時間不操作，也不會因忘記繁瑣的操作而煩惱。

● 焊縫全覆蓋檢測

在全聚焦模式下，可實現焊縫全覆蓋檢測，無需轉換模式或打磨焊縫余高。

● 表面盲區小

在全聚焦模式下可檢測距離表面1mm的缺陷并與表面波有效區分。

● 缺陷定性定量分析

自動捕獲信號最高幅值和角度值，可測量單個缺陷，也可測量兩個缺陷之間的距離，更加便于數據現場分析。

● 多種功能可選

PA(TFM+SAFT)、TOFD及UT功能。

● 多種顯示模式可選

A掃、B掃、C掃、D掃、S掃、L掃和TOFD。

● 便攜性強

主機僅為1.4千克，更加便于現場作業。防護等級可達IP65，工作溫度范圍：-30℃~55℃，鋰電池供電：10小時以上。

● 焊縫幾何形狀構建

焊縫聲束模擬及幾何形狀構建。

● 缺陷自動分析軟件

自動快速發現缺陷，并對缺陷進行尺寸評估，多種顯示方式同時顯示，出具詳細尺寸信息。
